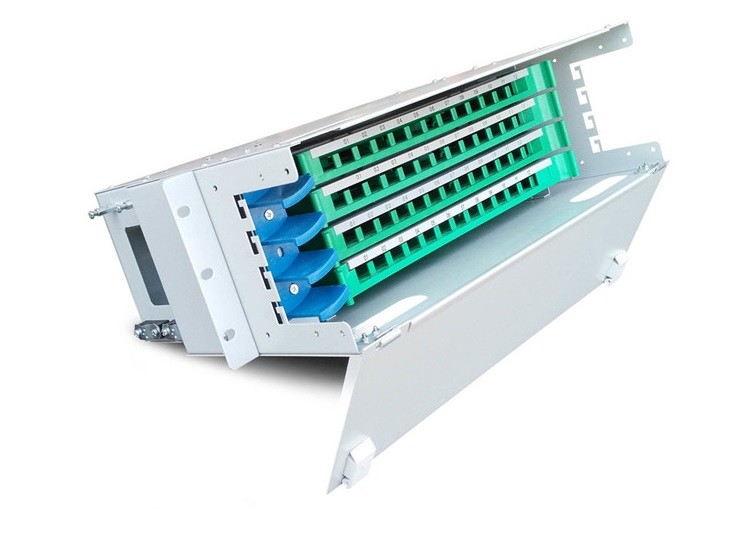

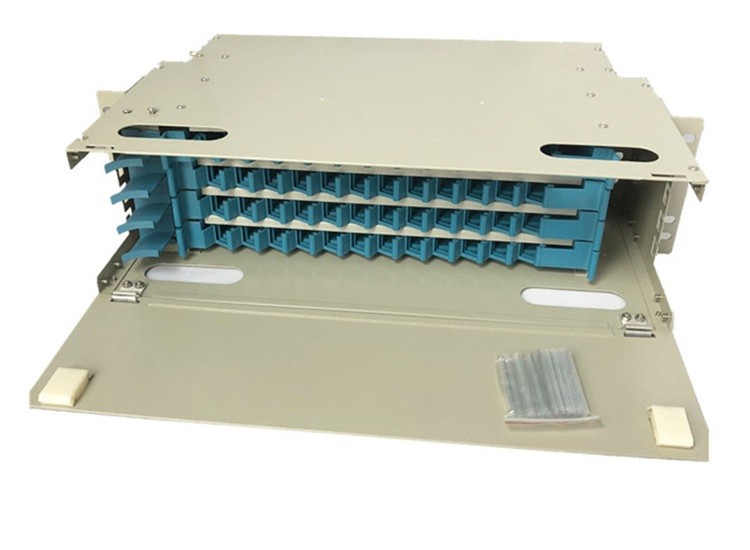

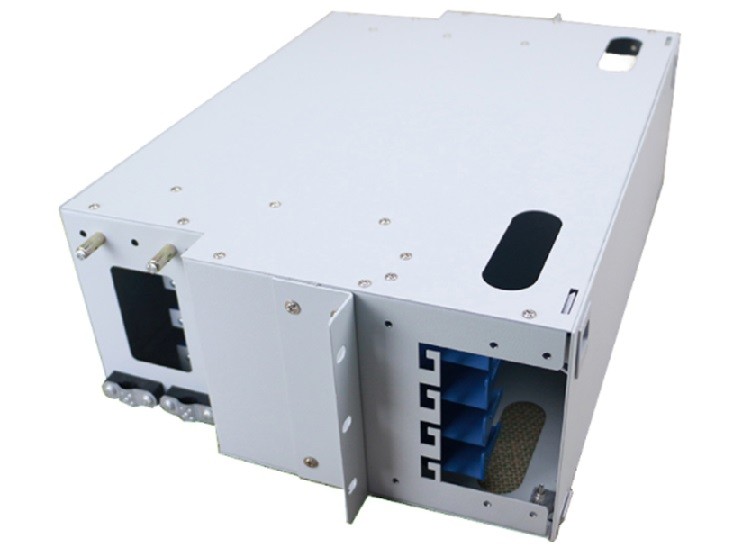

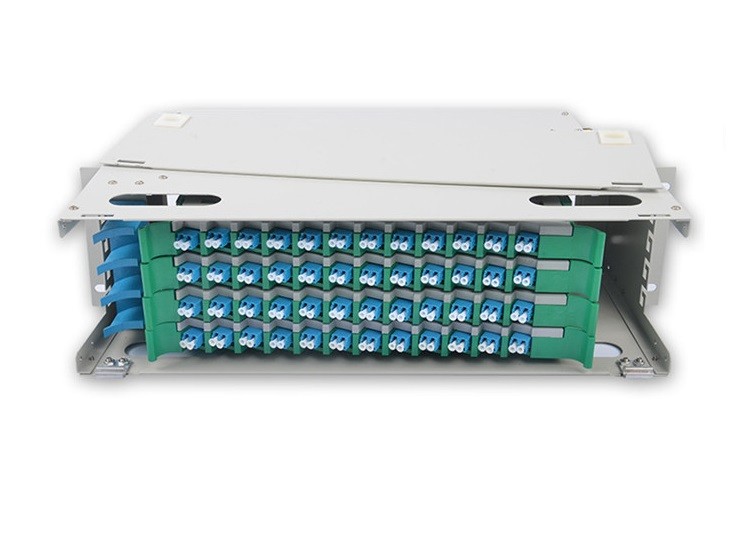

48Ports 96 Core LC Duplex Singemode Fiber Optic Distribution Unit ตัวยึดติดผนังในอาคาร
ข้อมูลจำเพาะ:
| เรารองรับความจุไฟเบอร์ | 12/24/48/72/96/144 คอร์ |
| พอร์ตไฟเบอร์ | FC, SC, ST และ LC |
| จำนวนดิสก์ ODF | 12 ต่อ 1, 24 ต่อ 2, 48 ต่อ 4, 72 ต่อ 6, 96 ต่อ 8 และ 144 ต่อ 12 |
| อุณหภูมิในการทำงาน | -10 °C ~ +40 °C |
| อุณหภูมิในการจัดเก็บ | -25°C ~ +55°C |
| ความชื้นสัมพัทธ์ | ≤ 85% (+30 °ซ) |
| ความกดอากาศ | 70Kpa~106Kpa |
| ความยาวคลื่นปฏิบัติการที่กำหนด | 850นาโนเมตร, 1310นาโนเมตร, 1550นาโนเมตร |
| การสูญเสียการแทรก | ≤ 0.5dB |
| กลับขาดทุน | พีซี ≥ 40dB, UPC ≥ 50dB, APC ≥ 60dB |
| ความแรงของไฟฟ้า | ≥3KV(DC)/1 นาทีโดยไม่เสีย |
| ความต้านทานของฉนวน | ≥1000MΩ/500V (DC) |
| ชีวิต | ≥1,000 ครั้ง |
| ช่วงการใช้งาน | ระบบเดินสายขนาดเล็กและขนาดกลางสำหรับไฟเบอร์ไปยังเซลล์ ไฟเบอร์ไปยังอาคาร สำนักงานโมดูลระยะไกล และสถานีฐานไร้สาย |
คำอธิบาย:
กรอบการกระจายแสง (ODF) เป็นเฟรมที่ใช้เพื่อจัดเตรียมการเชื่อมต่อสายเคเบิลระหว่างสิ่งอำนวยความสะดวกในการสื่อสาร ซึ่งสามารถรวมการประกบไฟเบอร์ การสิ้นสุดไฟเบอร์ อะแดปเตอร์และตัวเชื่อมต่อไฟเบอร์ออปติก และการเชื่อมต่อสายเคเบิลเข้าด้วยกันในยูนิตเดียวนอกจากนี้ยังสามารถทำงานเป็นอุปกรณ์ป้องกันเพื่อป้องกันการเชื่อมต่อไฟเบอร์ออปติกจากความเสียหาย
คุณสมบัติ:
1. การออกแบบโมดูลาร์อย่างสมบูรณ์และการทำงานด้านหน้าเต็มรูปแบบ
2. ตัวเหล็กแผ่นรีดเย็นซึ่งมีความสวยงามและทนทาน
3. รวมการประกบและการเดินสายเข้าด้วยกันเพื่อเพิ่มความหนาแน่นสูงสุด
4. ติดตั้งบนแร็คขนาดมาตรฐาน 19 นิ้ว
5. เหมาะสำหรับสายไฟเบอร์ออปติกแบบริบบอนและแบบไม่ใช้ริบบอน
6. สามารถติดตั้งอะแดปเตอร์สากล SC, FC, ST และ LC ได้
7. สายไฟเบอร์และสายแพทช์มีพื้นที่จัดเก็บมากกว่า 2 ม
8. พร้อมกล่องเหล็กรีดเย็น หน่วยประกบ หน่วยกระจาย และแผง
9. แผ่นแผงต่างๆเพื่อให้พอดีกับอินเทอร์เฟซของอะแดปเตอร์ที่แตกต่างกัน
10. เหมาะสำหรับสายไฟเบอร์เดี่ยวและริบบิ้นและมัด
11. การออกแบบพิเศษช่วยให้สายไฟเบอร์และผมเปียส่วนเกินอยู่ในสภาพดี
12. ไม่มีช่วงเวลาและง่ายต่อการจัดการและดำเนินการ
แอปพลิเคชัน:
1. โทรคมนาคม
2. แคททีวี
3. แลน & แวน
4. เครือข่าย
5. บรอดแบนด์
ขั้นตอนการติดตั้งกล่อง
A. เปิดฝาด้านหน้าของกล่องหรือด้านบน (หากจำเป็น) นำถาดประกบไฟเบอร์ลงปล่อยให้เส้นใย
จากรายการไฟเบอร์และติดไว้ในกล่องอุปกรณ์สำหรับยึดมีดังต่อไปนี้: ปลอกรัดแบบปรับได้, แหวนรัดสายไฟเบอร์สแตนเลส & เน็คไทไนลอน;
B. การยึดแกนเหล็ก (ถ้าจำเป็น): เกลียวแกนเหล็กผ่านอุปกรณ์ยึด (อุปกรณ์เสริม) และขันสลักเกลียวลง
C. ทิ้งเส้นใยสำรองยาวประมาณ 500 มม. - 800 มม. จากจุดที่ลอกของสายไฟเบอร์ไปยังทางเข้าของถาดประกบกัน หุ้มด้วยท่อป้องกันพลาสติก ยึดด้วยสายรัดพลาสติกที่รูชนิด Tประกบเส้นใยเป็น
ตามปกติ;
D. เก็บเส้นใยสำรองและหางเปีย เสียบอะแดปเตอร์ในช่องบนถาดหรือเสียบอะแดปเตอร์ก่อนแล้วจึงเก็บเส้นใยสำรอง โปรดใส่ใจกับทิศทางของเส้นใยขด
E. ปิดฝาถาดประกบ ดันถาดประกบเข้าไป หรือยึดด้วยช่องที่ขอบกล่อง
F. ติดตั้งกล่องภายในอุปกรณ์ติดตั้งมาตรฐานขนาด 19 นิ้ว
G. เชื่อมต่อสายแพทช์ตามปกติ
