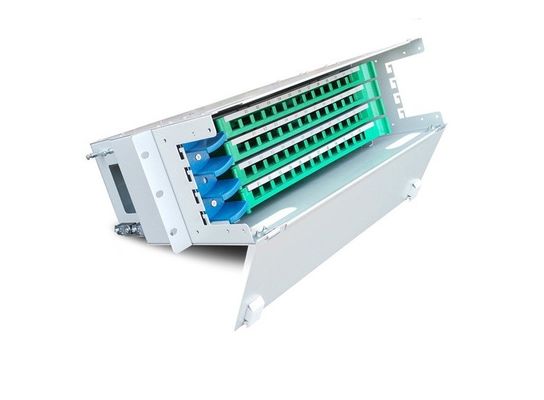

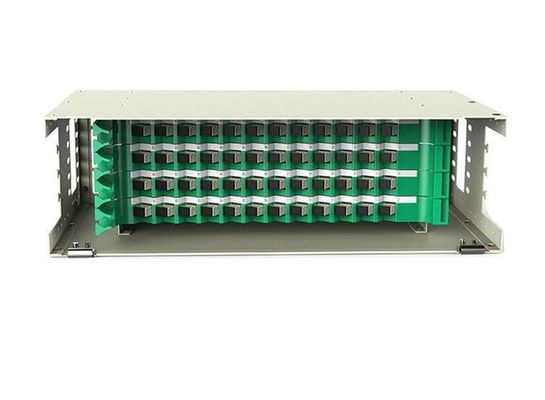

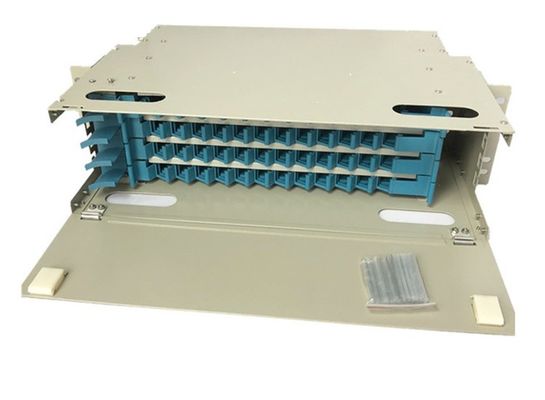

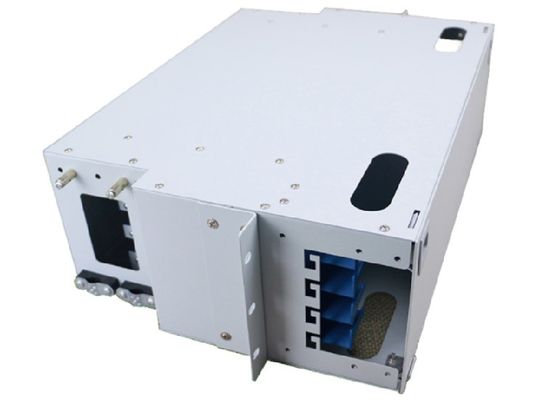

ODF 48 พอร์ต SC มัลติโหมด 48 แกน เฟรมการกระจายออปติคัลยูนิต Patch Panel แร็คเมาท์
ข้อมูลจำเพาะ:
| อุณหภูมิในการทำงาน | -5°C +40°C |
| ความชื้นสัมพัทธ์ | ≤90% (เมื่ออุณหภูมิต่ำกว่า 30°C) |
| ความกดอากาศ | 70Kpa – 106Kpa |
| อุณหภูมิในการจัดเก็บ | -40°C - +70°C |
| การสูญเสียการแทรก | ≤0.20dB |
| กลับขาดทุน | PC≥45dB ,UPC≥50dB,APC≥60dB |
| ความทนทาน | > 1,000 ครั้ง |
| ความต้านทานฉนวน | ≥1000 MΩ 500V |
| แรงต้านทานแรงดันไฟฟ้า | ภายใต้ผลกระทบของ 3000V, 1 นาที, ไม่มีการเจาะและไม่มีส่วนโค้ง |
| ความยาวคลื่น | 850นาโนเมตร, 1310นาโนเมตร, 1550นาโนเมตร |
คำอธิบาย:
หน่วยเฟรมการกระจายแสง ODF ใช้สำหรับการสิ้นสุดและการกระจายของสายเคเบิลออปติคัลแกนหลักในระบบสื่อสารด้วยไฟเบอร์
ด้วยแผงแพทช์ ODF ทำให้ง่ายต่อการรับรู้ถึงการเชื่อมต่อ การกระจาย และสาขาของสายเคเบิลใยแก้วนำแสง
ชั้นวางกระจายใยแก้วนำแสงความจุสูงแบบโมดูลาร์ที่เปิดตัวใช้โครงสร้างที่เป็นเอกลักษณ์ เช่น แผงแพทช์และลิ้นชักเพื่อให้การทำงานของการต่อและกระจายใยแก้วนำแสงสะดวกยิ่งขึ้นนอกจากนี้ยังใช้เส้นทางการกระจายแนวตั้งและแผงกระจายกลางเพื่อแก้ปัญหาการกระจายสายแพทช์ไฟเบอร์อย่างมีประสิทธิภาพ
คุณสมบัติ:
1. การออกแบบโมดูลาร์อย่างสมบูรณ์และการทำงานด้านหน้าเต็มรูปแบบ
2. ตัวเหล็กแผ่นรีดเย็นซึ่งมีความสวยงามและทนทาน
3. รวมการประกบและการเดินสายเข้าด้วยกันเพื่อเพิ่มความหนาแน่นสูงสุด
4. ติดตั้งบนแร็คขนาดมาตรฐาน 19 นิ้ว
5. เหมาะสำหรับสายไฟเบอร์ออปติกแบบริบบอนและแบบไม่ใช้ริบบอน
6. สามารถติดตั้งอะแดปเตอร์สากล SC, FC, ST และ LC ได้
7. สายไฟเบอร์และสายแพทช์มีพื้นที่จัดเก็บมากกว่า 2 ม
8. พร้อมกล่องเหล็กรีดเย็น หน่วยประกบ หน่วยกระจาย และแผง
9. แผ่นแผงต่างๆเพื่อให้พอดีกับอินเทอร์เฟซของอะแดปเตอร์ที่แตกต่างกัน
10. เหมาะสำหรับสายไฟเบอร์เดี่ยวและริบบิ้นและมัด
11. การออกแบบพิเศษช่วยให้สายไฟเบอร์และผมเปียส่วนเกินอยู่ในสภาพดี
12. ไม่มีช่วงเวลาและง่ายต่อการจัดการและดำเนินการ
แอปพลิเคชัน:
1.โทรคมนาคม
2. ไฟเบอร์ถึงบ้าน (FTTH)
3. แลน / แวน
4. แคททีวี
ขั้นตอนการติดตั้งกล่อง
A. เปิดฝาด้านหน้าของกล่องหรือด้านบน (หากจำเป็น) นำถาดประกบไฟเบอร์ลงปล่อยให้เส้นใย
จากรายการไฟเบอร์และติดไว้ในกล่องอุปกรณ์สำหรับยึดมีดังต่อไปนี้: ปลอกรัดแบบปรับได้, แหวนรัดสายไฟเบอร์สแตนเลส & เน็คไทไนลอน;
B. การยึดแกนเหล็ก (ถ้าจำเป็น): เกลียวแกนเหล็กผ่านอุปกรณ์ยึด (อุปกรณ์เสริม) และขันสลักเกลียวลง
C. ทิ้งเส้นใยสำรองยาวประมาณ 500 มม. - 800 มม. จากจุดที่ลอกของสายไฟเบอร์ไปยังทางเข้าของถาดประกบกัน หุ้มด้วยท่อป้องกันพลาสติก ยึดด้วยสายรัดพลาสติกที่รูชนิด Tประกบเส้นใยเป็น
ตามปกติ;
D. เก็บเส้นใยสำรองและหางเปีย เสียบอะแดปเตอร์ในช่องบนถาดหรือเสียบอะแดปเตอร์ก่อนแล้วจึงเก็บเส้นใยสำรอง โปรดใส่ใจกับทิศทางของเส้นใยขด
E. ปิดฝาถาดประกบ ดันถาดประกบเข้าไป หรือยึดด้วยช่องที่ขอบกล่อง
F. ติดตั้งกล่องภายในอุปกรณ์ติดตั้งมาตรฐานขนาด 19 นิ้ว
G. เชื่อมต่อสายแพทช์ตามปกติ
