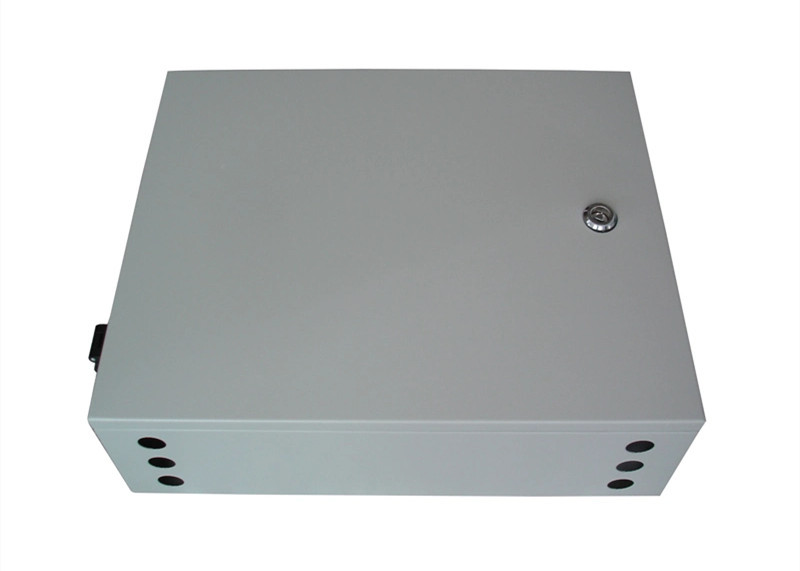

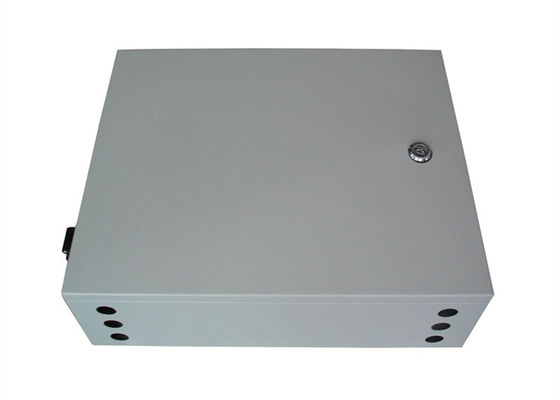

48Fo Outdoor Wall Mount Fiber Enclosure LC กรอบกระจายแสง ODF

โครงกระจายแสงชนิดติดผนังกลางแจ้ง ODF 48Fo FC SC ST LC

การแนะนำสินค้า

กรอบการกระจายไฟเบอร์ออปติกให้การเชื่อมต่อสายเคเบิลที่มีประสิทธิภาพระหว่างสายเคเบิลภายนอกโรงงานและอุปกรณ์ภายในอาคารและสิ่งอำนวยความสะดวกด้านการสื่อสาร

กล่องรวมการต่อสายไฟเบอร์ การจัดเก็บ และการเชื่อมต่อสายเคเบิลเข้าด้วยกันในหน่วยเดียวสามารถจัดการสายเคเบิลไฟเบอร์ทั้งแบบบันเดิลและแบบริบบอนมีพื้นที่ทำงานขนาดใหญ่เพื่อรวมหางเปีย สายเคเบิล และอะแดปเตอร์สำหรับการจัดการไฟเบอร์

โครงกระจายไฟเบอร์ออปติกนี้ออกแบบมาสำหรับติดผนังกลางแจ้งโดยใช้เหล็กรีดเย็น พร้อมแผ่นอะแดปเตอร์และถาดประกบที่ด้านหนึ่งสำหรับการประกบ การกระจาย และการจัดการไฟเบอร์


คุณสมบัติ

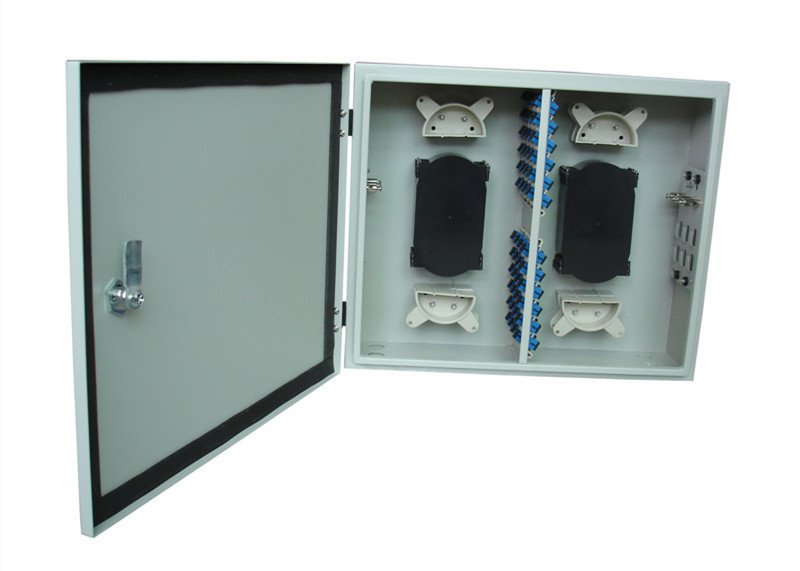

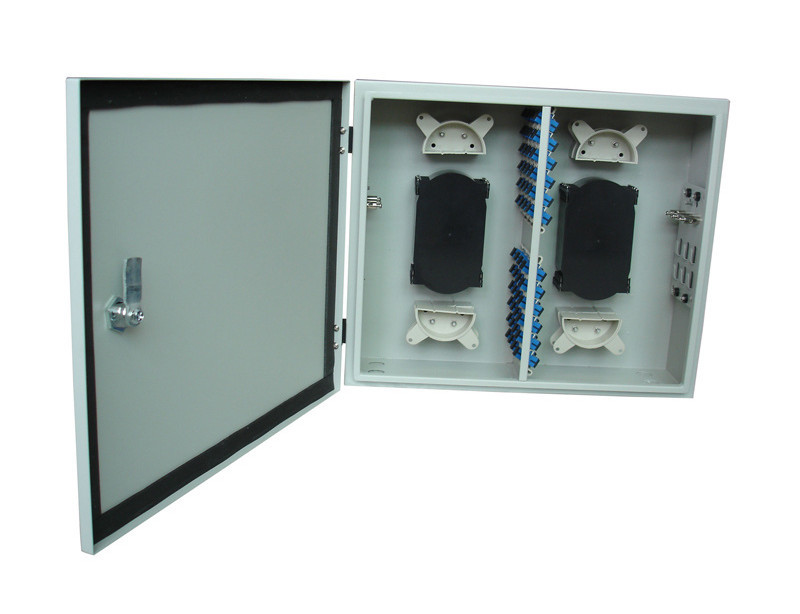

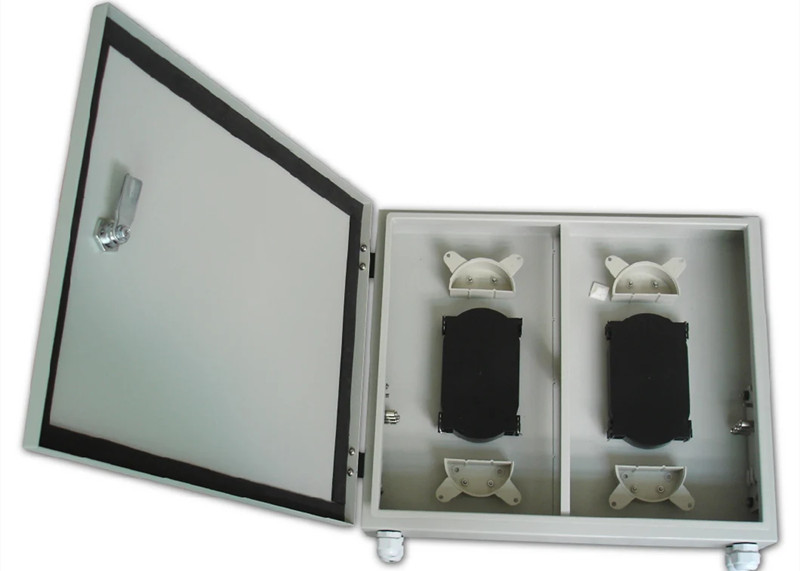

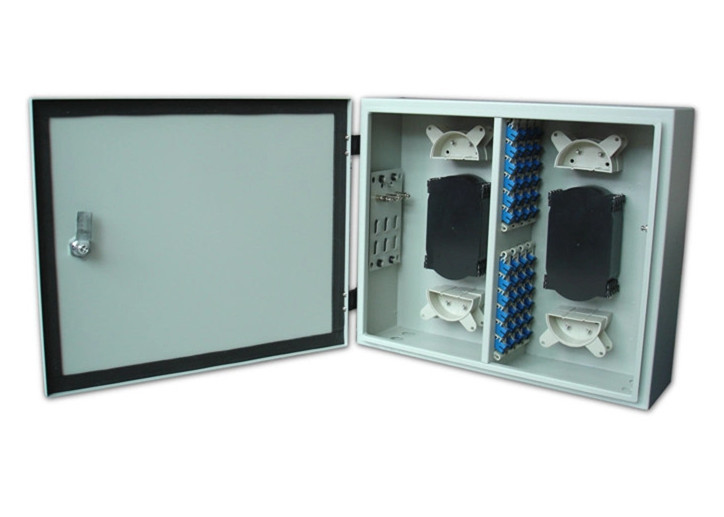

• ประกอบด้วยตัวเคส ถาดประกบใยแก้วนำแสง และกรอบยึดอะแดปเตอร์
• แบ่งออกเป็นสองส่วน ส่วนแรกเชื่อมโยงกับสายเคเบิลออปติกสำหรับการเชื่อมต่อแบบฟิวชั่นระหว่างสายเคเบิลออปติกและหางเปียไฟเบอร์ และอีกลิงค์หนึ่งมีสายแพตช์รวมฟิวชั่นและการเชื่อมต่อ การยึดไฟเบอร์ส่วนเกิน และการยึดสายแพตช์เข้าด้วยกัน
• เส้นใยส่วนเกินสามารถบิดเป็นเกลียวรอบวงแหวนพลาสติกพิเศษสองวง ซึ่งทำให้รัศมีการโค้งงอมากกว่า 40 มม.
• ใช้โครงยึดอะแดปเตอร์ 8 พอร์ตเพื่อแก้ไขอะแดปเตอร์ซึ่งมีให้สำหรับอะแดปเตอร์ประเภทต่างๆ ใช้งานง่ายและหลีกเลี่ยงความเสียหายที่ไม่คาดคิดกับไฟเบอร์
• สายเคเบิลสามารถนำเข้าได้จากด้านล่างของกล่อง ทางเข้าอยู่ภายใต้การป้องกันของชิ้นส่วนยางพิเศษ
• ถาดพลาสติก ABS ภายในถาดละ 12 คอร์
• มีถาดประกบด้านเดียวหรือทั้งสองด้าน
• มีแผ่นอะแดปเตอร์ที่แตกต่างกัน: FC, SC, LC, ST…
• พอร์ตเข้าสายเคเบิลเหมาะสำหรับสายไฟเบอร์เดี่ยว บันเดิล และริบบอน
• การออกแบบที่เหมาะสมทำให้มั่นใจได้ว่าสายเคเบิลอยู่ในสภาพดี
• ชนิดติดผนัง, ใช้งานกลางแจ้ง, IP65;มีเสาและฐานด้านล่าง
• พร้อมล็อคประตูหน้า.
• 12, 24, 48, 96 … ปรับแต่งความจุได้

สาม,ข้อมูลจำเพาะ:

ฉันขั้นตอนการติดตั้ง

• เปิดประตูกล่อง นำสายเคเบิลออปติกเข้าไปในกล่องจ่ายไฟ ตัดสายเคเบิลประมาณ 1 ม. และใช้ความยาวที่เหมาะสม (ประมาณ 1.5 ม.) จากนั้นลอกปลอกป้องกันด้านนอกออกปล่อยแกนเสริมสายเคเบิลขนาด 85 มม. ไว้ แล้วตัดส่วนที่เกินออก สอดแกนเสริมเข้าไปในแท่นกด จากนั้นขันให้แน่น
• ใส่สายเคเบิลออปติกที่ปอกแล้วลงในท่อ PVC (ประมาณ 0.9 ม.) แล้วบิดไปรอบๆ ถาดเก็บไฟเบอร์ ยึดด้วยสายรัดไนลอนที่ทางเข้าของถาดประกบ
• เสียบอะแดปเตอร์เข้ากับโครงยึดอะแดปเตอร์ 6 พอร์ต จากนั้นประกอบโครง เชื่อมต่ออะแดปเตอร์และหางเปีย จับหางเปียไว้รอบเสาสองเสาซึ่งอยู่ด้านบน แล้วเป่าถาด
• นำถาดประกบออกจากกล่อง ป้องกันฟิวชั่นและจุดเชื่อมต่อด้วยปลอกหดด้วยความร้อน จากนั้นใส่ลงในร่องของถาดประกบ ใส่ฝาปิดกลับเข้าที่ถาดเลื่อนถาดประกบกลับและยึดเข้ากับกล่องด้วยสกรู
• นำสายแพทช์เข้าไปในกล่องผ่านชิ้นส่วนยางพิเศษและเชื่อมต่อกับอะแดปเตอร์ ปลายอีกด้านหนึ่งของสายแพทช์เชื่อมโยงกับอุปกรณ์ออปติก
• ปิดกล่อง ติดตั้งบนผนังหลังจากยืนยันการปิดผนึก

 เครื่องประดับ

• คู่มือการติดตั้ง 1 ชิ้น
• ปลอกหดความร้อน 24 แท่ง
• ท่อ PVC ป้องกัน 1m 1.5m
• เนคไทไนล่อน 8 แท่ง
