48 Core Wall Mount Fiber Distribution Box อะแดปเตอร์ LCD 48F กันน้ำกลางแจ้ง

ตัวยึดไฟเบอร์แบบติดผนังกลางแจ้งกันน้ำ 48 Core FC SC ST LCD Adapter

ฉันแนะนำผลิตภัณฑ์

กล่องกระจายแสงนี้สามารถใช้ในการเชื่อมต่อและจัดส่งลิงค์การสื่อสารใยแก้วนำแสงภายนอก พร้อมใช้งานสำหรับการเชื่อมต่อของสายเคเบิลใยแก้วนำแสง ใยแก้วนำแสง และสายแพตช์ ด้วยข้อดีของรูปลักษณ์ที่สวยงาม การใช้งานที่สะดวก และอายุการใช้งานที่ยาวนาน

ครั้งที่สอง คุณสมบัติ

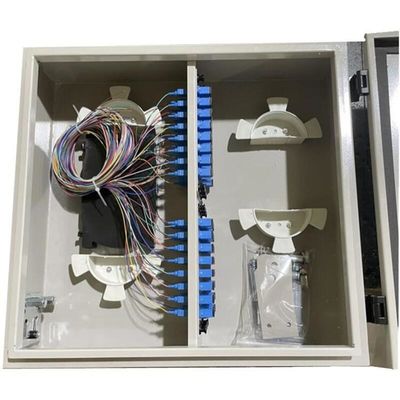

• ประกอบด้วยตัวเคส ถาดประกบใยแก้วนำแสง และกรอบยึดอะแดปเตอร์
• แบ่งออกเป็นสองส่วน ส่วนแรกเชื่อมโยงกับสายเคเบิลออปติกสำหรับการเชื่อมต่อแบบฟิวชั่นระหว่างสายเคเบิลออปติกและหางเปียไฟเบอร์ และอีกลิงค์หนึ่งมีสายแพตช์รวมฟิวชั่นและการเชื่อมต่อ การยึดไฟเบอร์ส่วนเกิน และการยึดสายแพตช์เข้าด้วยกัน
• เส้นใยส่วนเกินสามารถบิดเป็นเกลียวรอบวงแหวนพลาสติกพิเศษสองวง ซึ่งทำให้รัศมีการโค้งงอมากกว่า 40 มม.
• ใช้โครงยึดอะแดปเตอร์ 6 พอร์ตเพื่อแก้ไขอะแดปเตอร์ซึ่งมีให้สำหรับอะแดปเตอร์ประเภทต่างๆ ใช้งานง่ายและหลีกเลี่ยงความเสียหายที่ไม่คาดคิดกับไฟเบอร์
• สายเคเบิลสามารถนำเข้าได้จากด้านล่างของกล่อง ทางเข้าอยู่ภายใต้การป้องกันของชิ้นส่วนยางพิเศษ

สาม,ข้อมูลจำเพาะ:

IV,ขั้นตอนการติดตั้ง

• เปิดประตูกล่อง นำสายเคเบิลออปติกเข้าไปในกล่องจ่ายไฟ ตัดสายเคเบิลประมาณ 1 ม. และใช้ความยาวที่เหมาะสม (ประมาณ 1.5 ม.) จากนั้นลอกปลอกป้องกันด้านนอกออกปล่อยแกนเสริมสายเคเบิลขนาด 85 มม. ไว้ แล้วตัดส่วนที่เกินออก สอดแกนเสริมเข้าไปในแท่นกด จากนั้นขันให้แน่น
• ใส่สายเคเบิลออปติกที่ปอกแล้วลงในท่อ PVC (ประมาณ 0.9 ม.) แล้วบิดไปรอบๆ ถาดเก็บไฟเบอร์ ยึดด้วยสายรัดไนลอนที่ทางเข้าของถาดประกบ
• เสียบอะแดปเตอร์เข้ากับโครงยึดอะแดปเตอร์ 6 พอร์ต จากนั้นประกอบโครง เชื่อมต่ออะแดปเตอร์และหางเปีย จับหางเปียไว้รอบเสาสองเสาซึ่งอยู่ด้านบน แล้วเป่าถาด
• นำถาดประกบออกจากกล่อง ป้องกันฟิวชั่นและจุดเชื่อมต่อด้วยปลอกหดด้วยความร้อน จากนั้นใส่ลงในร่องของถาดประกบ ใส่ฝาปิดกลับเข้าที่ถาดเลื่อนถาดประกบกลับและยึดเข้ากับกล่องด้วยสกรู
• นำสายแพทช์เข้าไปในกล่องผ่านชิ้นส่วนยางพิเศษและเชื่อมต่อกับอะแดปเตอร์ ปลายอีกด้านหนึ่งของสายแพทช์เชื่อมโยงกับอุปกรณ์ออปติก
• ปิดกล่อง ติดตั้งบนผนังหลังจากยืนยันการปิดผนึก

 เครื่องประดับ

• คู่มือการติดตั้ง 1 ชิ้น
• ปลอกหดความร้อน 24 แท่ง
• ท่อ PVC ป้องกัน 1m 1.5m
• เนคไทไนล่อน 8 แท่ง
