ODC 144 Core Optical Distribution Cabinet Network 144 Core Splice Tray ตู้ไฟเบอร์ออปติก
1. ข้อกำหนด
| ชื่อผลิตภัณฑ์ | 144Core ตู้กระจายไฟเบอร์ติดผนัง/เสา |
| ประเภทตัวเชื่อมต่อ | เอสซี, แอลซี เซนต์, เอฟซี |
| ขนาดสินค้า | 750*550*310มม |
| วัสดุ | บตท |
| ประเภทการติดตั้ง | ติดผนัง / เสา |
| สี | เทาขาว |
| แอปพลิเคชัน | เครือข่าย FTTH FTTB FTTX |
| การรับประกัน | ชีวิตที่ จำกัด |
| เบอร์ไฟเบอร์ | เส้นใย 96/144/288 |
| อุณหภูมิในการทำงาน | -5℃~+40℃ (ในอาคาร), -40℃~+60℃ (กลางแจ้ง) |
ขนาดที่มากขึ้น
| ผลิตภัณฑ์ | วัสดุ | ขนาด |
| ติดผนัง/เสา 96cores ตู้กระจายแสง |
บตท | 600*450*280มม |
| ติดผนัง / เสา144คอร์ ตู้กระจายแสง |
บตท | 750*550*310มม |
| ติดผนัง / เสา288 คอร์ ตู้กระจายแสง |
บตท | 1050*750*320มม |
| ชั้น 144cores ตู้กระจายแสง |
บตท | 1030*550*310มม |
| ชั้น 288cores ตู้กระจายแสง |
บตท | 1450*750*320มม |
| ชั้น 576cores ตู้กระจายแสง |
บตท | 1450*750*540มม |
ตู้ออปติคัลกลางแจ้งส่วนใหญ่จะใช้สำหรับการเชื่อมต่อสายเคเบิลออปติคอลกลางแจ้งจากสำนักงานไปยังโหนดการกระจายแสงตู้นี้มีสภาพแวดล้อมที่เหมาะสำหรับการเชื่อมต่อไฟเบอร์ การสิ้นสุดสายเคเบิล การกระจายไฟเบอร์ การจัดส่ง และการจัดระเบียบอย่างดีภายใต้สภาพแวดล้อมกลางแจ้งตู้ออปติกกลางแจ้งให้การจัดการวงจรใยแก้วนำแสง/สายเคเบิลที่ปลอดภัย เชื่อถือได้ และยืดหยุ่น เหมาะสำหรับเครือข่ายการสื่อสารต่างๆ โดยเฉพาะอย่างยิ่งสำหรับวิศวกรรมเครือข่ายการเข้าถึงใยแก้วนำแสงของผู้ใช้
คุณสมบัติ:
1 ความเข้มสูงและประสิทธิภาพการป้องกันการกัดเซาะ；
2 สามารถต่อต้านการเปลี่ยนแปลงสภาพภูมิอากาศอย่างฉับพลันและสภาพแวดล้อมที่รุนแรง；
3 ความจุสามารถปรับแต่งได้อย่างยืดหยุ่นตามต้องการ；
4 การติดตั้งทำได้ง่ายและรวดเร็ว；
5 หน่วยเชื่อมต่อโดยตรงในตัวสามารถให้ฟังก์ชั่นการเชื่อมต่อโดยตรง；
6 การออกแบบการเดินสายไฟเบอร์ที่สมบูรณ์แบบสามารถอำนวยความสะดวกในการจัดการและบำรุงรักษาไฟเบอร์；
7 ด้วยอุปกรณ์ยึดและสายดินที่ปลอดภัยและเชื่อถือได้สำหรับใยแก้วนำแสง；
8 ใช้ได้กับเส้นใยที่มีรูปทรงเป็นสายรัดและไม่มีสายรัด
พารามิเตอร์ทางเทคนิค
1·ความยาวคลื่นการทำงานที่กำหนด:850nm,1310nm,1550nm F
2· อุณหภูมิในการทำงาน: -5°C~+40°C
3· อุณหภูมิในการจัดเก็บ:-40°C~+70°C
4· ความชื้นสัมพัทธ์:≤85%(30°C)
5· ความกดอากาศ:70~106KPa
6· การสูญเสียการแทรก: ≤0.2dB
7· ส่งคืนการสูญเสีย: ≥45dB(PC), ≥50dB(UPC), ≥60dB(APC)
8· ความต้านทานการแยก: ≥1000MΩ/500V(DC)
9· ความทนทาน:> 1,000 เท่า
10· ความแรงป้องกันแรงดันไฟฟ้า: ≥3000V(DC)/1นาที
11. ขนาด: 750 * 550 * 310 มม
12. Max.Core: 288 คอร์
13. วัสดุ: บตท
การใช้งาน:
1. เครือข่ายท้องถิ่น；
2. เครือข่าย CATV；
3. ระบบ FTTx/ โครงการ FTTH；
4. เครือข่ายบริเวณกว้าง

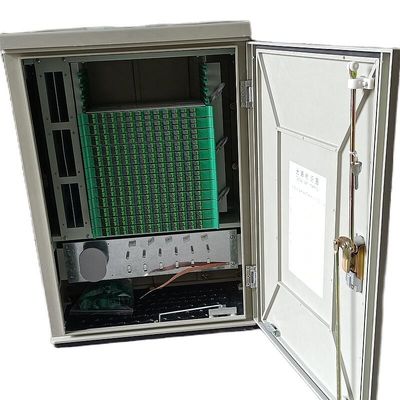

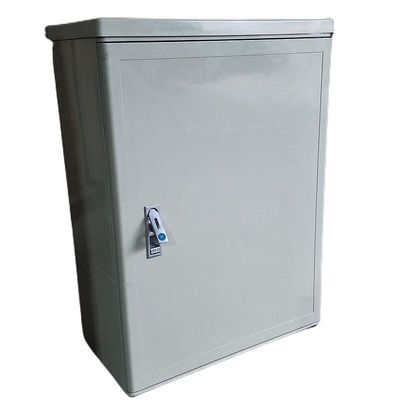

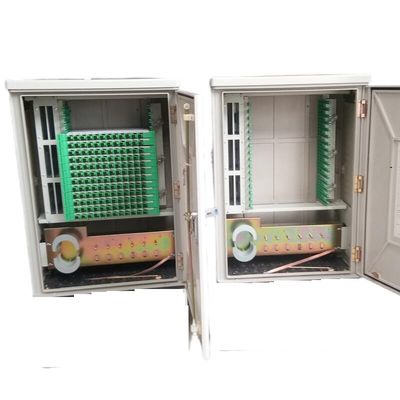

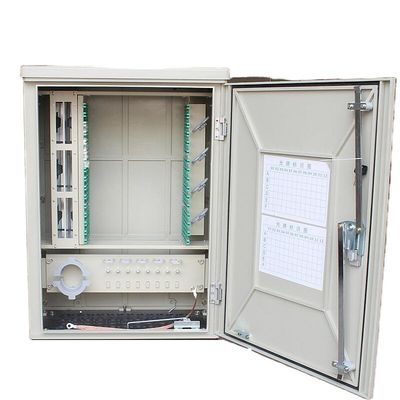

ภาพถ่ายเพิ่มเติมสำหรับการอ้างอิง:
