Fiber Outdoor 288 Core Pedestal Mounted Fiber Distribution Cabinet ตัวเชื่อมต่อ Sc/Apc
คำอธิบาย:
ไฟเบอร์ออปติก Cabinet Outdoor 288 Core สามารถนำไปใช้ในการเชื่อมโยงที่ใช้งานกับสายเคเบิลออปติคอลลำตัวและการกระจายสายเคเบิล ทำให้การหลอมรวม การจัดเก็บ การกระจาย และการจัดส่งสำหรับสายเคเบิลสำเร็จลุล่วง
ตัวเรือนมาตรฐาน ผลิตจากวัสดุคอมโพสิตพิเศษที่มีความเข้มสูง ป้องกันการกัดกร่อน ต่อต้านริ้วรอย (Stainless Steel) พร้อมการป้องกันถึงระดับ IP65ปรับให้เข้ากับสภาพอากาศที่เลวร้ายต่างๆ พร้อมการซีลที่เชื่อถือได้ กันน้ำ และกันชื้น
1. ข้อกำหนด
|
พารามิเตอร์ |
|
|
แบบอย่าง |
TW-CBSMC-288C |
|
สูงสุดจำนวนแกน |
288 Core SC, FC, ST Simplex Fiber หรือ 576 LC Fibers |
|
ประเภทตัวแยกสัญญาณ |
แบบกล่อง ABS |
|
สูงสุดจำนวนตัวแยกสัญญาณ |
10 |
|
ประเภทถาดประกบ |
12 แกน/ถาด หรือ 24 แกน |
|
สูงสุดจำนวนถาดประกบกัน |
24 หรือ 24 |
|
วัสดุตู้ |
บตท |
|
แผงอะแดปเตอร์ |
FC Square, SC, DLC (ประเภท SC) |
|
ความต้านทานฉนวน (MΩ) |
1,000 @ 500V (ดีซี) |
|
แรงดันไฟฟ้าที่ทนได้ (V/นาที) |
3000 (DC) ไม่มีการเสีย ไม่มีการวาบไฟ |
|
ประเภทการติดตั้ง |
พื้น |
|
คะแนนการป้องกัน |
IP65 |
|
อุณหภูมิในการทำงาน (°C) |
-40~ +60 |
|
ขนาด (มม.) |
1450*750*320มม |
|
น้ำหนัก (กิโลกรัม) |
80 |
ข้อดี
1. ระบบการจัดการไฟเบอร์ทั้งหมดสำหรับเส้นใยมากถึง 288 เส้น
2. ที่ว่างสำหรับสายแพทช์ส่วนเกิน
3. ความหนาแน่นสูง
4. ประกบและปะในถาดเดียว
5. รองรับตัวเชื่อมต่อทุกประเภท
6. ถาดรองออแกไนเซอร์แบบเลื่อนออกแต่ละอันมีให้
7. เข้าถึง splices ได้ง่าย
8. การคลายความเครียดที่เหมาะสมสำหรับสายเข้า
9. รูปร่างหน้าตาดี
10. ความต้านทานต่อรังสีอัลตราไวโอเลต
11. ทนทานต่อการกัดกร่อนและสารเคมีส่วนใหญ่
12. สาร
13. ทนต่อแรงกระแทกได้สูงมาก
14. ติดตั้งได้บนฐานคอนกรีตหรือฐานโพลีเอสเตอร์
เงื่อนไขการบริการ
1. อุณหภูมิในการทำงาน: ―5℃～+40℃ (ในอาคาร), ―40℃～+60℃ (กลางแจ้ง)
2. ความชื้นสัมพัทธ์: ≦85% (ที่ +30℃) (ในร่ม), ≦95% (ที่ +40℃) (กลางแจ้ง)
3. ความกดอากาศ: 70kPa～106kPa
ข้อกำหนดด้านความเหมาะสม
1. สายเคเบิลใยแก้วนำแสงต้องเป็นไปตามมาตรฐาน GB/T7424 และ GB/T11819
2. ความยาวคลื่นปฏิบัติการที่ระบุคือ: 1310nm, 1550nm
ความแข็งแรงทางกล
ลักษณะตู้เชื่อมต่อไฟเบอร์ออปติกสามารถทนแรงดันได้อย่างน้อย 980N ในแนวตั้งกับลักษณะที่ปรากฏหลังจากเปิดประตูตู้แล้ว สามารถทนแรงดันได้อย่างน้อย 200N จากส่วนปลายสุดของบานตู้
ประสิทธิภาพการซีล
ตู้อยู่ในสภาพล็อคประสิทธิภาพการป้องกันของอุปกรณ์ภายในอาคารสามารถเข้าถึงข้อกำหนดของ IP53 ตามที่ระบุไว้ใน GB4205 และประเภทภายนอกอาคารสามารถเข้าถึงข้อกำหนดของ IP65 ตามที่ระบุไว้ใน GB4208
การใช้งาน:
1. การสื่อสาร
2.เครือข่าย
3.การควบคุมอุตสาหกรรม
4.ระบบอัตโนมัติในอาคาร
5.การใส่คอนเนคเตอร์และความทนทาน> 1,000 ครั้ง

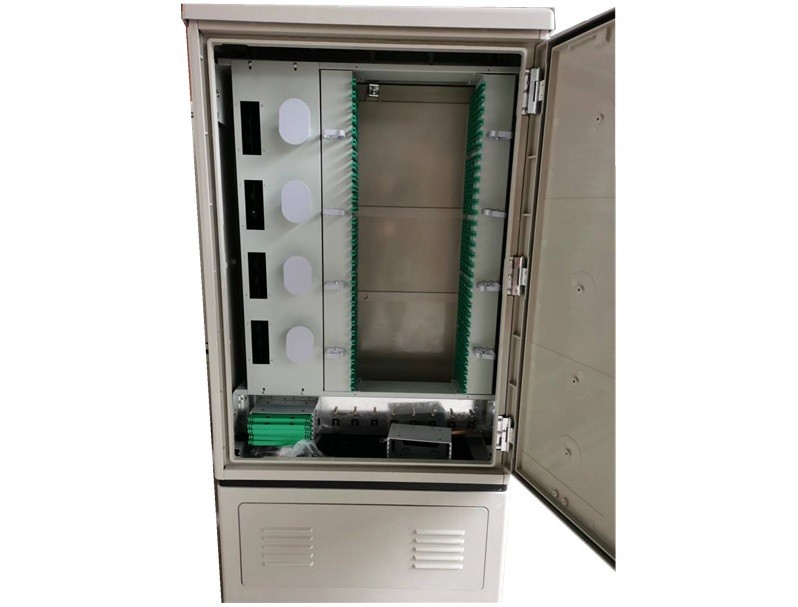

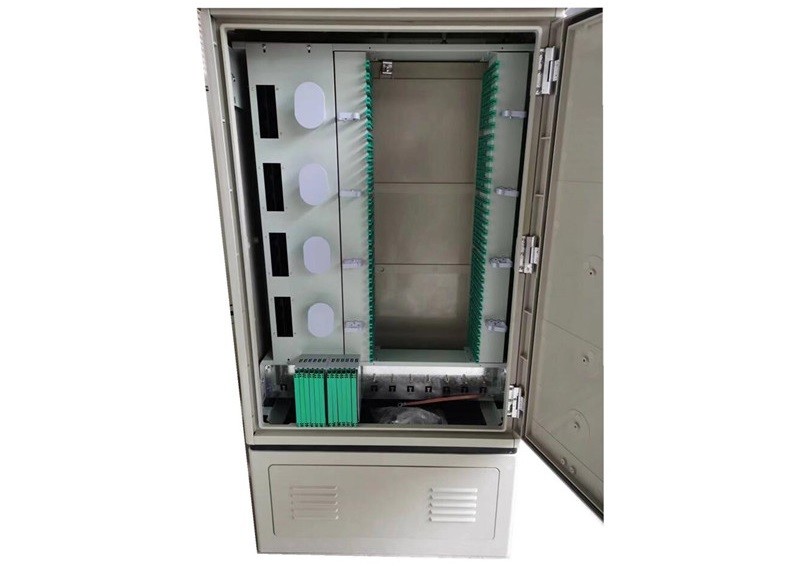

ภาพถ่ายเพิ่มเติมสำหรับการอ้างอิง:
