กล่องเทอร์มินัลใยแก้วนำแสง 1u 24 พอร์ต แผงแพทช์กล่องเลิกจ้างแบบติดตั้งบนชั้นวาง
คำอธิบาย:
กรอบการกระจายแสง (ODF) เป็นเฟรมที่ใช้เพื่อจัดเตรียมการเชื่อมต่อสายเคเบิลระหว่างสิ่งอำนวยความสะดวกในการสื่อสาร ซึ่งสามารถรวมการประกบไฟเบอร์ การสิ้นสุดไฟเบอร์ อะแดปเตอร์และตัวเชื่อมต่อไฟเบอร์ออปติก และการเชื่อมต่อสายเคเบิลเข้าด้วยกันในยูนิตเดียวนอกจากนี้ยังสามารถทำงานเป็นอุปกรณ์ป้องกันเพื่อป้องกันการเชื่อมต่อไฟเบอร์ออปติกจากความเสียหาย
ODF ที่ติดตั้งบนชั้นวางมักเป็นแบบโมดูลาร์ในการออกแบบที่มีโครงสร้างมั่นคงสามารถติดตั้งบนชั้นวางได้อย่างยืดหยุ่นมากขึ้นตามจำนวนและข้อมูลจำเพาะของสายไฟเบอร์ออปติกระบบการกระจายแสงประเภทนี้สะดวกกว่าและสามารถให้ความเป็นไปได้มากขึ้นสำหรับรูปแบบต่างๆ ในอนาคตODF ที่ติดตั้งบนชั้นวางส่วนใหญ่เป็นขนาด 19 นิ้ว ซึ่งช่วยให้มั่นใจได้ว่าสามารถติดตั้งได้อย่างสมบูรณ์แบบบนชั้นวางเกียร์มาตรฐานที่ใช้กันทั่วไป
อะแดปเตอร์ที่เหมาะสม | เอสซี แอลซี |
วัสดุ | เหล็กแผ่นรีดเย็น |
สายเคเบิลที่มีอยู่ | สายเคเบิลกลางแจ้งหรือในร่ม |
เต้าเสียบ | 24 พอร์ต |
วิธีการติดตั้ง | แร็คเมาท์ |
ขนาด | 485มม.x295มม.x47มม.(1U 19") |
แอพพลิเคชั่น | ตู้ติดตั้งบนแร็คในศูนย์ข้อมูล |
ความจุของตัวเชื่อมต่อ | ขั้วต่อ SC/LC 24 ชิ้น |
ประเภทตัวเชื่อมต่อ |
เอสซี แอลซี เอฟซี เซนต์ |
ที่ตั้ง | คณะรัฐมนตรีโดยปกติ |
สถานที่ใช้งาน | ศูนย์ข้อมูล |
จำนวนถาด | 1-2 ถาดรอง |
ประเภทสินค้า | แผงแพทช์ ODF / ไฟเบอร์ |
ความจุประกบ | 24 เส้นใย |
คุณสมบัติ:
1. ขนาดมาตรฐาน น้ำหนักเบา และโครงสร้างที่เหมาะสม
2. ถาดประกบด้านในเปลี่ยนได้
3. สามารถใช้ในกรอบการกระจายมาตรฐาน 19''
4. เหมาะสำหรับริบบิ้นและเส้นใยเดี่ยว
5. แผ่นแผงต่างๆเพื่อให้พอดีกับอินเทอร์เฟซของอะแดปเตอร์ที่แตกต่างกัน
6. เครื่องหมายด้านหน้าบนจานนั้นง่ายต่อการระบุและใช้งาน
7. มาพร้อมกับผมเปียไฟเบอร์ออปติกและอะแดปเตอร์
8. ง่ายต่อการจัดการและการใช้งาน
แอปพลิเคชัน:
1. ห่วงผู้ใช้บริการโทรคมนาคม
2. เอฟทีเอช
3. แลน/แวน
4. แคททีวี
โมเดลเพิ่มเติม
ขนาด | |
ประเภทลิ้นชัก แผงแพทช์ไฟเบอร์ |
พอร์ต 1U 12/24 ขนาด:485*295*47MM |
ประเภทลิ้นชัก แผงแพทช์ไฟเบอร์ |
พอร์ต 2U 48/72 ขนาด:485*250*90มม |
ประเภทลิ้นชัก แผงแพทช์ไฟเบอร์ |
พอร์ต 3U 96 ขนาด:485*310*120MM |
ประเภทลิ้นชัก แผงแพทช์ไฟเบอร์ |
พอร์ต 4U 144 ขนาด:485*295*180MM |

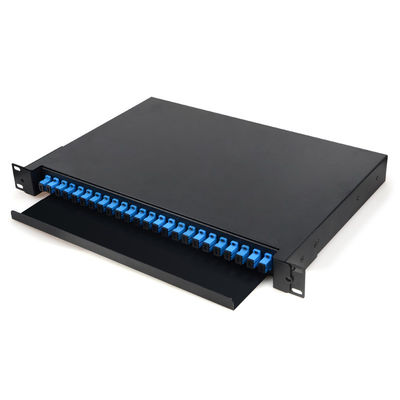

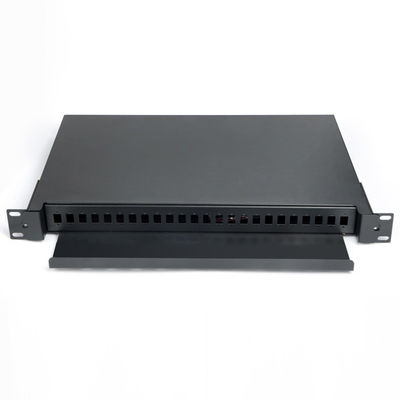

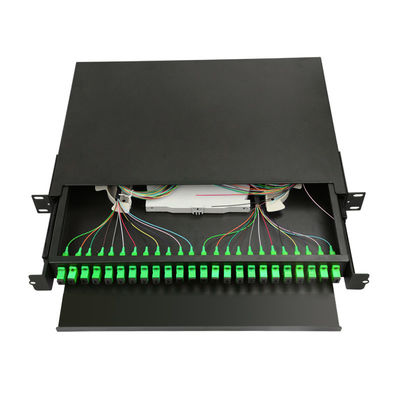

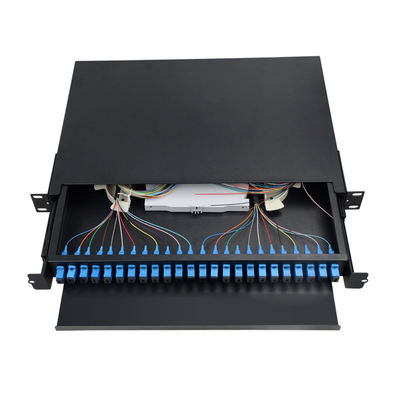

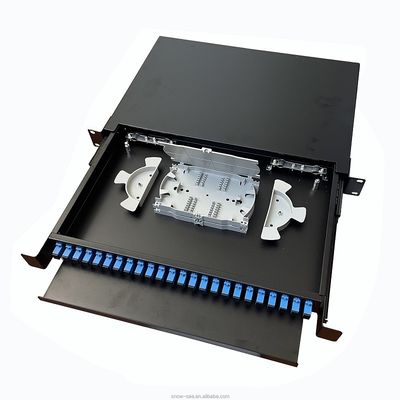

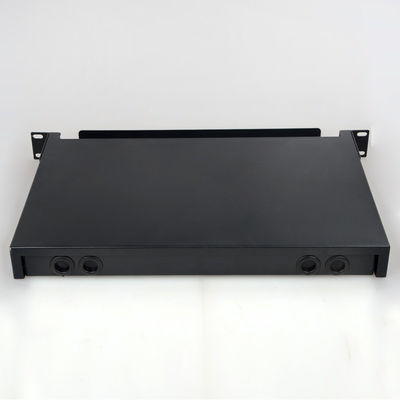

ภาพถ่ายรายละเอียด:
