Name: 8Core 16Core กล่องเทอร์มินัลไฟเบอร์ออปติก FC / LC PLC Splitter Box IP65
Brand: Hunan Foconnec Technology Co., Limited
SKU: TW-AFAT-002A
Availability: InStock

คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง

คุณสมบัติ

ข้อมูลจำเพาะ

ชื่อ: 8Core 16Core ABS Box Type PLC กล่องหุ้มไฟเบอร์ออปติก

แอปพลิเคชัน: เครือข่าย FTTH FTTB FTTX

ประเภทอะแดปเตอร์: เซาท์แคโรไลนา/เอฟซี/แอลซี/เซนต์

ประเภทสายเคเบิล: SM/MM (OM1, OM2, OM3, OM4)

มิติ: 285*175*110มม

เส้นผ่านศูนย์กลางของสายเคเบิล: 7-18mm

ระดับการป้องกัน: IP65

สี: สีดำ

เน้น:

กล่องเทอร์มินัลไฟเบอร์ออปติก FC

กล่องเทอร์มินัลไฟเบอร์ออปติก LC

กล่องแยก PLC IP65

ข้อมูลพื้นฐาน

สถานที่กำเนิด: จีน

ชื่อแบรนด์: Twilight Optic

หมายเลขรุ่น: TW-AFAT-002A

การชำระเงิน

รายละเอียดการบรรจุ: 10 ชิ้น/ลัง, ขนาด: 41x33x61ซม., กว้าง/ยาว:20กก.

เวลาการส่งมอบ: 3-8 วันทำการ

เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram

สามารถในการผลิต: 1,000 ชิ้น / วัน

คลังภาพ

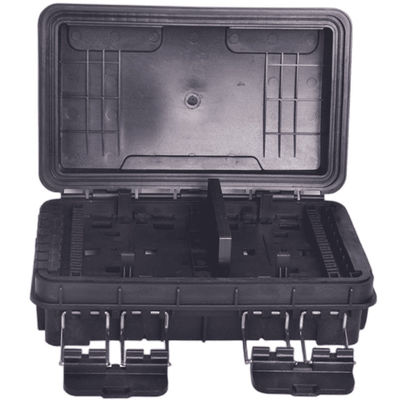

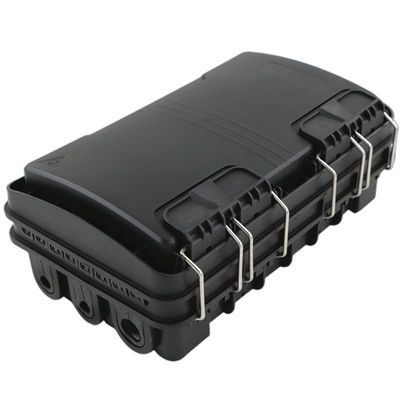

8Core 16Core กล่องเทอร์มินัลไฟเบอร์ออปติก FC / LC PLC Splitter Box IP65

รายละเอียดสินค้า

De8Core 16Core PLC Splitter กล่องต่อสายไฟเบอร์ออปติก SC/FC/LC/ST IP65 สีดำ

คำอธิบาย

AFAT-002A รวมการกระจายและการแยกในหนึ่งเดียว สามารถรับรู้ถึงการหลอมรวมโดยตรงและการแตกแขนงของสายเคเบิลออปติก และเป็น เหมาะสำหรับการต่อสายไฟในอุปกรณ์สื่อสารด้วยแสงผ่านอแดปเตอร์และจัมเปอร์เพื่อนำสัญญาณเข้ามา ตระหนักถึงฟังก์ชั่นการกระจายแสง นอกจากนี้ยังเหมาะสำหรับสายเคเบิลใยแก้วนำแสงและการเชื่อมต่อป้องกันผมเปียสามชั้นที่ไม่เหมือนใคร การออกแบบตัวกล่องสามารถใช้เป็นตัวแยกไฟเบอร์หรือกล่องประกบกระดานพลิกสามารถพลิกได้≥180° สะดวกกว่า ติดตั้งกล่องหรือบำรุงรักษาหากถอดบอร์ดออก มันสามารถปิดเป็นประกบกันเพื่อให้ตรงกับตัวเลือกต่างๆ

ชื่อ	8Core 16Core ABS Box Type PLC กล่องหุ้มไฟเบอร์ออปติก
แอปพลิเคชัน	เครือข่าย FTTH FTTB FTTX
ประเภทอะแดปเตอร์	เซาท์แคโรไลนา/เอฟซี/แอลซี/เซนต์
ประเภทสายเคเบิล	SM/MM (OM1, OM2, OM3, OM4)
มิติ	285175110มม
เส้นผ่านศูนย์กลางของสายเคเบิล	7-18mm
ระดับการป้องกัน	IP65
สี	สีดำ
โหมดอะแดปเตอร์	Simplex/Duplex
ความจุสูงสุด	16 คอร์

คุณสมบัติ

*ผลิตภัณฑ์นี้ทำจากพลาสติกทนแรงกระแทกคุณภาพสูงและมีส่วนติดต่อผู้ใช้มาตรฐานที่สามารถเปิดใหม่ได้

*สามารถรองรับตัวแยก PLC 1x8 สองโมดูล LGX หรือชนิดท่อเหล็ก

*ฟังก์ชั่นป้องกันรังสีอัลตราไวโอเลตป้องกันการกระแทกและกันน้ำ

*ฟลิปบอร์ดที่ไม่เหมือนใคร มุมพลิก ≥ 180° พื้นที่ฟิวชันและพื้นที่กระจายจะชัดเจนยิ่งขึ้น ลดการข้ามของสายเคเบิล

*สายไฟเบอร์ออปติกเข้า-ออกกล่องได้โดยไม่ต้องตัดต่อสาย

ข้อมูลจำเพาะ

วัสดุ	พีซี + เอบีเอส
ขนาด	285175110มม
เส้นผ่านศูนย์กลางของสายเคเบิล	7-18mm
พอร์ตเคเบิล	พอร์ตกลม 8-20 มม. 2 ชิ้น สายเคเบิลกลม 5-16 มม. 4 ชิ้น, 16 ชิ้นพอร์ตสายเคเบิลหล่น 3-7 มม
สูงสุดอัตราส่วนการแยก	ตัวแยกท่อเหล็ก 1x8 2 ชิ้น, 1 ชิ้น 1x8 ตัวแยกสัญญาณ LGX
สูงสุดหมายเลขอะแดปเตอร์	18 ชิ้น/9 ชิ้น
สูงสุดถาดประกบ	1 ชิ้น
สูงสุดประกบฟิวชั่น	24 คอร์

พารามิเตอร์ทางเทคนิค

รัศมีความโค้งของใยแก้วนำแสง	≥40มม
การสูญเสียเพิ่มเติมของถาดประกบกัน	≤0.1dB
ช่วงอุณหภูมิ	-40℃ - +60℃
ระดับการป้องกัน	IP65
ป้องกันแรงดันด้านข้าง	≥2000N/10ซม
ทนต่อแรงกระแทก	≥20N.m

รายละเอียดรูปภาพ

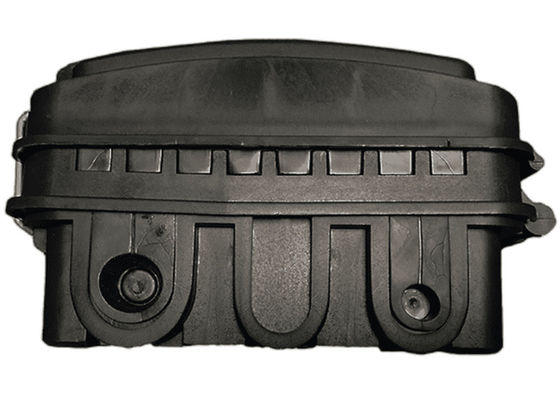

8Core 16Core กล่องเทอร์มินัลไฟเบอร์ออปติก FC / LC PLC Splitter Box IP65 0

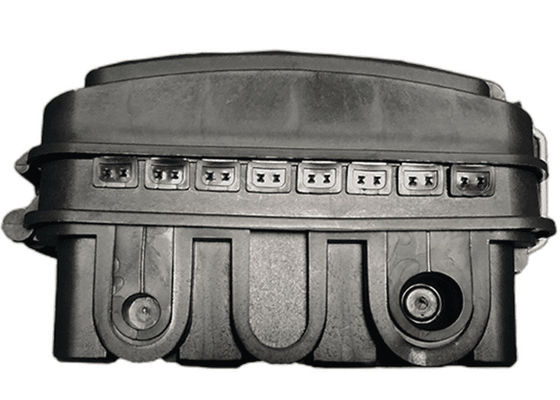

8Core 16Core กล่องเทอร์มินัลไฟเบอร์ออปติก FC / LC PLC Splitter Box IP65 1

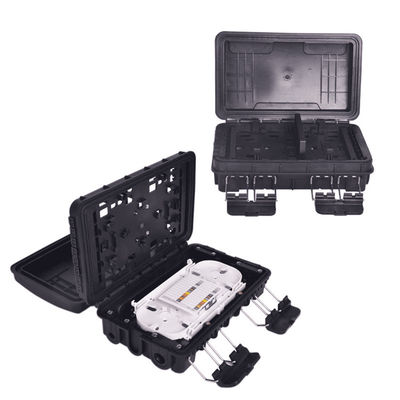

8Core 16Core กล่องเทอร์มินัลไฟเบอร์ออปติก FC / LC PLC Splitter Box IP65 2

ขั้นตอนการติดตั้ง

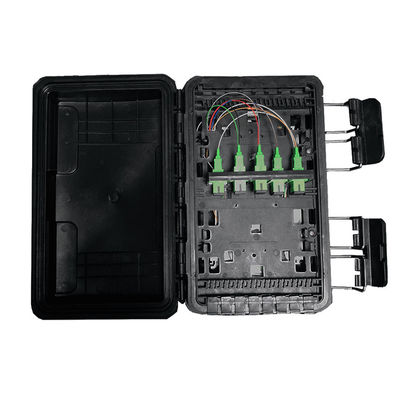

1. เปิดกล่อง ติดตั้งอะแดปเตอร์บนตัวยึดพลาสติก(ภาพที่ 1)

ภาพที่ 1

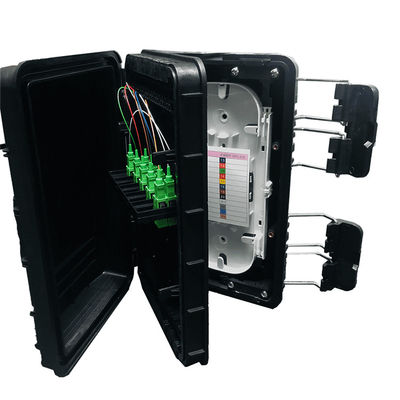

2. ถอดเสื้อนอก, เสื้อใน, ท่อหลวมออกจากสายเคเบิล, ถอดไส้น้ำมันที่บรรจุอยู่ภายในสายเคเบิล, รักษาความยาวไฟเบอร์ของ

1-1.6 ม. และแกนเหล็ก 30-50 มม.สอดสายป้อนผ่านทางเข้าและล็อคด้วยห่วง แผ่นความแข็งแรงเพื่อยึดแกนไฟเบอร์

สายออปติกส่วนเกินจะขดอยู่ที่ด้านล่าง และสายไฟเบอร์ออปติกที่หลอมรวมจะถูกใส่เข้าไปในถาดไฟเบอร์ออพติคอลที่ไม่จำเป็น

สายไฟเบอร์จะถูกยึดและเก็บไว้ที่ด้านล่างของกล่อง นำสายเข้าในถาดประกบ(ภาพที่ 2)

เสียบขั้วต่อ Pigtail เข้ากับพอร์ตอินพุตบนตัวยึดอะแดปเตอร์ จากนั้นสอดเข้าไปในถาดประกบกันผ่านรูที่เปิดเข้าไป

แกนถาดหลังจากขดเสร็จแล้ว ปลายอีกด้านของหางเปียจะนำไปสู่ท่อหดแบบใช้ความร้อนที่ติดตั้งในการประกบ

ร่อง และให้ความร้อนกับปลอกหุ้มอย่างเหมาะสมเพื่อให้ไฟเบอร์และท่อป้องกันรวมเป็นหนึ่งเดียว และออปติคอลที่ได้รับการป้องกัน

ขั้วต่อไฟเบอร์ติดเข้ากับร่องประกบใส่ฝาครอบ PVC เพื่อป้องกันการตก

รูปที่ 2

3. เสียบขั้วต่อสายเคเบิลแบบหล่นลงในอะแดปเตอร์โมดูลตัวแยกสัญญาณ (ด้านเอาต์พุต) จากนั้นยึดสายเคเบิลเข้ากับช่องยึด จากนั้น

ผ่านซีลยางเพื่อนำสายเคเบิลออก(ภาพที่ 3)

ภาพที่ 3

4. สอดหางเปียของสายเคเบิลเข้าไปในช่องยึด จากนั้นสอดผ่านยางซีลเต้าเสียบเพื่อดึงสายเคเบิลออกมา

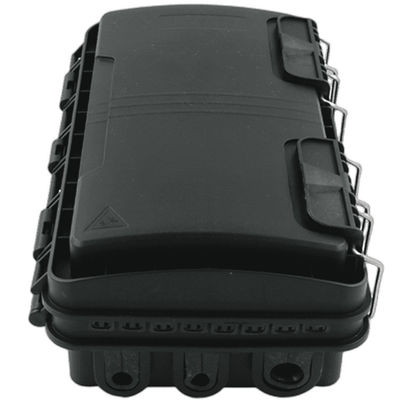

5. ปิดฝา ล็อคหัวเข็มขัดเพื่อทำการติดตั้งให้เสร็จสมบูรณ์ ติดตั้งตะขอโลหะ จากนั้นต่อสายอากาศ(รูปที่ 4)

รูปที่ 4
