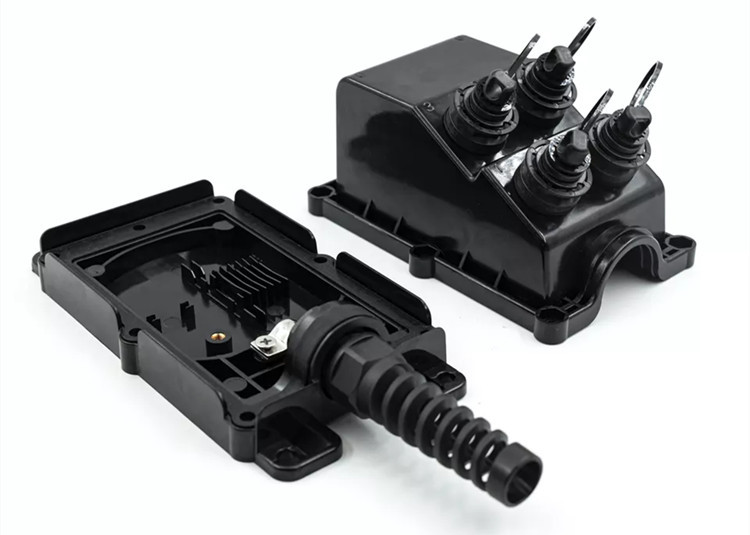

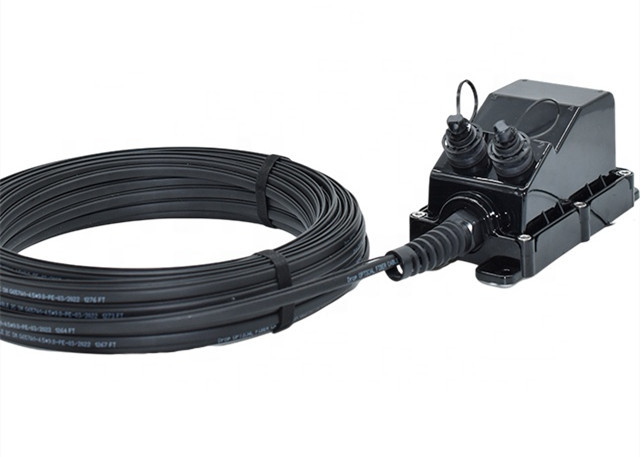

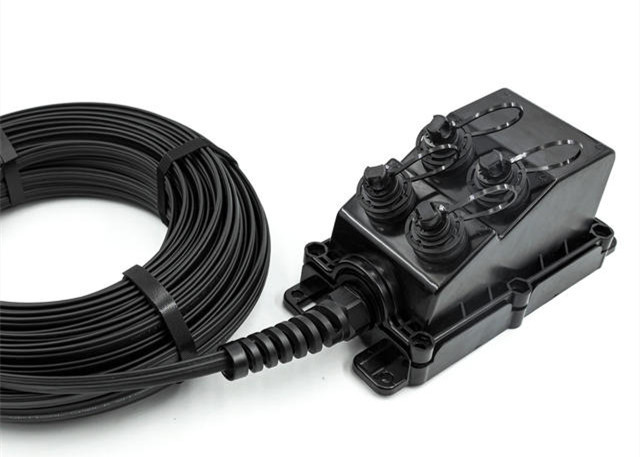

6 กล่องหุ้มเทอร์มินัลบริการไฟเบอร์ออปติกไฟเบอร์ MST พร้อมสายหล่น SST ที่เข้ากันได้กับ OptiTap
การปิดกล่อง FastConnect Multiport Service Terminal (MST) ที่ใช้สำหรับจุดเชื่อมต่อของเครือข่าย FTTx-ODNเป็นผลิตภัณฑ์ที่เชื่อมต่อสายเคเบิลขาเข้าและขาออกทั้งหมดไว้ล่วงหน้า ทำให้ไม่จำเป็นต้องเปิดปิดและต่อสายไฟเบอร์พอร์ตทั้งหมดติดตั้งอะแดปเตอร์ชุบแข็งผู้ปฏิบัติงานไม่จำเป็นต้องประกบไฟเบอร์หรือเปิดกล่องในระหว่างการปรับใช้ ODN ซึ่งช่วยปรับปรุงประสิทธิภาพการให้บริการกล่อง MST เป็นโซลูชันการกระจายไฟเบอร์แบบใหม่สำหรับการใช้งานกลางแจ้งเปรียบเทียบผลิตภัณฑ์แบบดั้งเดิม กล่องเอ็มเอสที ใช้งานง่ายและมีความเข้ากันได้สูงลดต้นทุนการดำเนินการทั้งหมด (TCO) ลง 15-30%
สามารถใช้สำหรับการติดตั้งบนผนัง การติดตั้งทางอากาศ หรือการติดตั้งเสา ขึ้นอยู่กับสถานการณ์ที่แตกต่างกันกล่องเอ็มเอสที ไม่เพียงแต่ใช้ในฟิลด์ FTTH แต่ยังใช้ใน FTTA หรือสภาพแวดล้อมที่รุนแรงอื่นๆ
คุณสมบัติ:
ความเข้ากันได้สูง: สามารถประกอบ ODVA, Hconn, Mini SC, PLC, MPO หรืออะแดปเตอร์ไฟ
โรงงานปิดผนึกหรือประกอบภาคสนาม
แข็งแรงเพียงพอ: ทำงานภายใต้แรงดึง 1200N ในระยะยาว

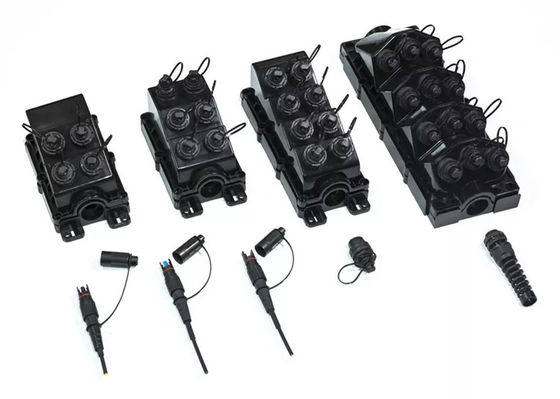

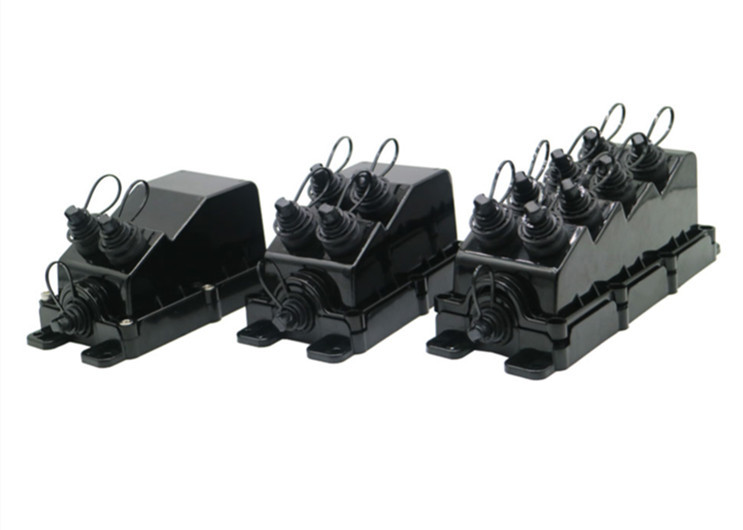

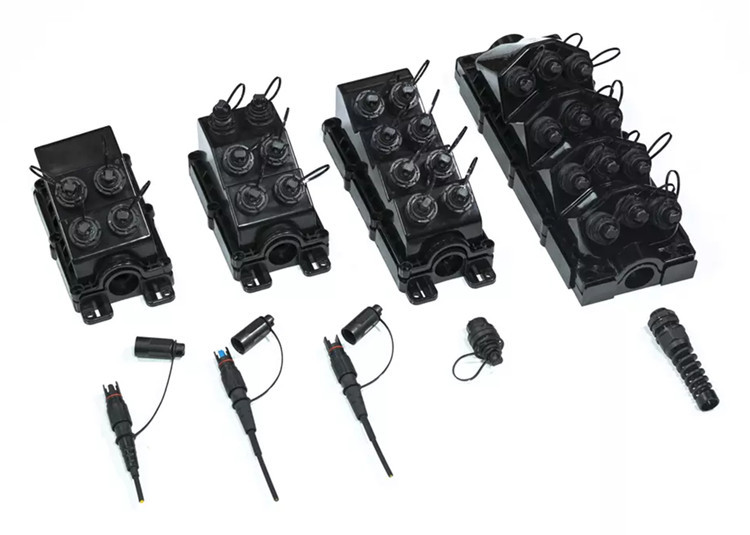

ตั้งแต่ 2 ถึง 12 พอร์ตสำหรับตัวเชื่อมต่อที่รุนแรงแบบเดี่ยวหรือแบบมัลติไฟเบอร์
สามารถใช้ได้กับ PLC หรือปลอกประกบสำหรับการแบ่งไฟเบอร์
ระดับการกันน้ำ IP67
การติดตั้งแบบติดผนัง การติดตั้งทางอากาศ หรือการติดตั้งแบบยึดเสา
พื้นผิวและความสูงของมุมที่ลดลงช่วยให้แน่ใจว่าไม่มีขั้วต่อรบกวนขณะใช้งาน
คุ้มค่า: ประหยัดเวลาในการทำงาน 40%
ตรงตามมาตรฐาน IEC 61753-1
ข้อมูลจำเพาะ:
| ขนาด(กxยxส) | 210x105x93(4คอร์) |
| การป้องกันทางเข้า | IP68 |
| อุณหภูมิในการทำงาน | -40~85℃ |
| สมาชิกความแรงของสายเคเบิล | หุ้มเกราะหรือไม่หุ้มเกราะ |
| ประเภทสายเคเบิล | ไฮบริดหรือไม่ไฮบริด |
| สายกลม OD | 5.0 มม. ถึง 14.0 มม |
| ขนาดสายแบน | 4.6x8.9มม |
| วัสดุแจ็คเก็ตเคเบิล | LSZH, PE หรือ TPU |
| รัศมีการดัด | 20D |
| ความต้านทานแรงกระแทกของสายเคเบิล | ระยะยาว 200N/cm |
| ความต้านแรงดึง | ระยะยาว 1200N |
| ความต้านทานรังสียูวี | ISO 4892-3 |
| คะแนนการป้องกันอัคคีภัย | UL94-V0 |
| จำนวนบมจ | 1~2 ชิ้น |
| จำนวนปลอกป้องกันฟิวชั่น | 1~24ชิ้น |
| การติดตั้ง | ติดผนัง / เสา / เสาอากาศ |
การใช้งาน:
สนาม FTTH
โซลูชันดั้งเดิมใช้ ONU หรือ FDH (หน่วยเครือข่ายออปติคัล/ฮับการกระจายไฟเบอร์) เมื่อสายเคเบิลออปติคัลลำตัวมาถึงภายนอกแมนชั่นและวิลล่าFTTX Enclosure สามารถแทนที่ ONU หรือ FDH ได้เนื่องจากมีฟังก์ชันการกระจายไฟเบอร์ภายในสามารถแก้ไขได้ 2-4 ชิ้น 1 * 8 หรือ 1 * 16 PLC และสามารถใส่แขนป้องกันการประกบกันของไฟเบอร์ 24 ชิ้นหลังจากจับคู่กับคอนเนคเตอร์กันน้ำที่ประกอบล่วงหน้า 1-48F IP67 แล้ว FTTX Enclosure สามารถเชื่อมต่อแมนชั่นและวิลล่าแต่ละหลังหรือไซโลแรงดันต่ำได้โดยตรงสามารถซ่อมภายนอกแมนชั่นและวิลล่าหรือติดตั้งเสาFTTX Enclosure สามารถลดการสูญเสียสัญญาณผ่านโหนดที่เชื่อมต่อน้อยลงสำหรับในกล่องหุ้ม FTTX ที่ประกอบไว้ล่วงหน้าจากโรงงาน ไม่จำเป็นต้องมีผู้ปฏิบัติงานที่มีทักษะสูงเนื่องจากไม่มีการดำเนินการต่อสายไฟเบอร์ประสิทธิภาพการติดตั้งสามารถเพิ่มขึ้น 40%
เขตข้อมูล FTTA
ตามเนื้อผ้า Remote Radio Unit (RRU) และ Building Base band Unit (BBU) เชื่อมต่อกันด้วยสายเคเบิลใยแก้วนำแสง ซึ่งเป็นเทคโนโลยีเครือข่ายรูปดาวRRU แต่ละตัวต้องการสายเคเบิลดูเพล็กซ์กลางแจ้งหนึ่งตัวเชื่อมต่อกับ BBUการติดตั้งจะใช้เวลามากขึ้นและค่าใช้จ่ายจะสูง FTTX Enclosure ทำงานเป็นกล่อง Aggregation/Demark เชื่อมโยง RRU และ BBU เข้าด้วยกันจาก BBU ถึง FTTX Enclosure ต้องใช้สายเคเบิลไฮบริดแบบมัลติไฟเบอร์เส้นเดียวเท่านั้นจากนั้น FTTX Enclosure จะแบ่งเส้นใยให้กับแต่ละ RRU ผ่านชุดสายเคเบิลกันน้ำที่ประกอบไว้ล่วงหน้าตามมาตรฐาน IP67RRU สามารถรับพลังงานผ่านขั้วต่อสายไฟที่ประกอบบนตู้ FTTX ซึ่งสามารถหลีกเลี่ยงการทำซ้ำโดยไม่จำเป็น
